ATM系统正常情况脚本的事件跟踪图、状态图
来源:xjh 编辑:xjh 2012-05-28
文章给出ATM系统正常情况脚本的事件跟踪图、状态图,并简要总结出建立动态模型步骤:
1.编写脚本
2.确定事件及对象
3.画出事件跟踪图
4.根据事件跟踪图画出状态图

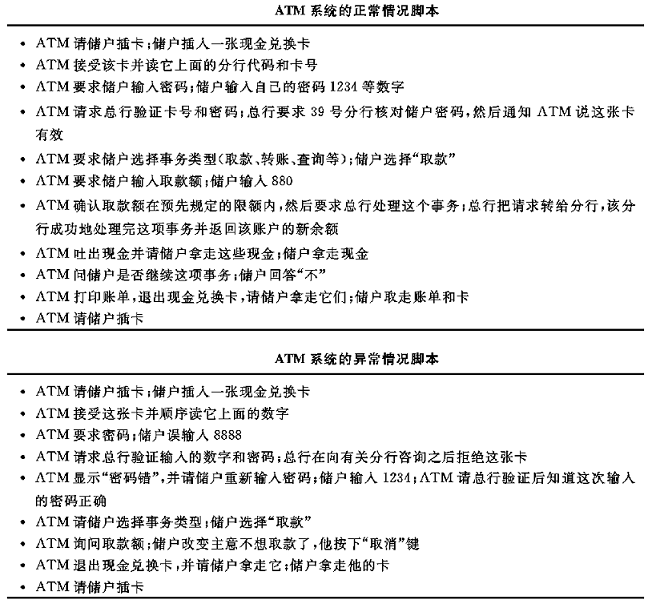

ATM系统脚本

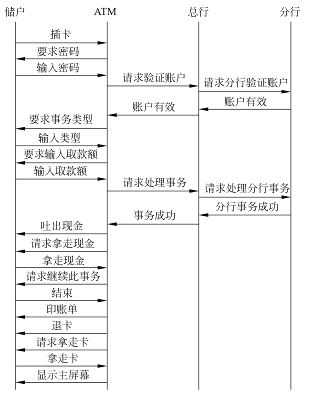

ATM系统正常情况脚本的事件跟踪图

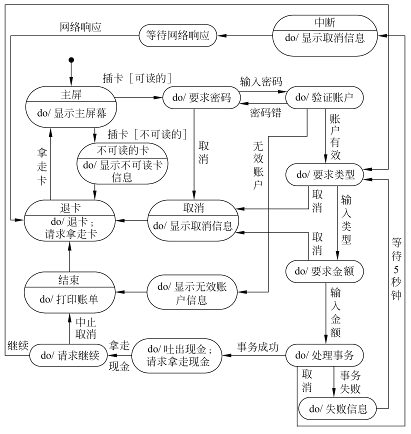

ATM类的状态图
参考:
《软件工程导论(第五版)》张海潘
